Cổng AV là gì? Tìm hiểu AV Port, các loại cổng AV phổ biến và cách sử dụng đúng

Cổng AV — hay còn gọi là cổng hoa sen, jack bông sen, jack RCA — là cổng kết nối truyền tín hiệu âm thanh (Audio) và hình ảnh (Video) giữa các thiết bị điện tử. Đây là câu hỏi rất thường gặp khi bạn muốn kết nối TV với đầu thu, đầu DVD, loa, amply, camera hoặc các thiết bị phát hình đời cũ.

Dù HDMI đã trở thành chuẩn kết nối phổ biến hiện nay, cổng AV (cổng hoa sen) vẫn xuất hiện trên rất nhiều TV, đầu phát, camera an ninh và thiết bị âm thanh — đặc biệt trong các hệ thống gia đình, phòng karaoke hoặc studio nhỏ sử dụng thiết bị đời cũ.

Trong bài viết này, Legitech sẽ giải thích rõ cổng AV là gì, cổng AV dùng để làm gì, phân biệt các loại cổng AV phổ biến (RCA đỏ–trắng–vàng, AV 3.5mm, Component…), so sánh AV với HDMI, cách cắm đúng và xử lý lỗi thường gặp.

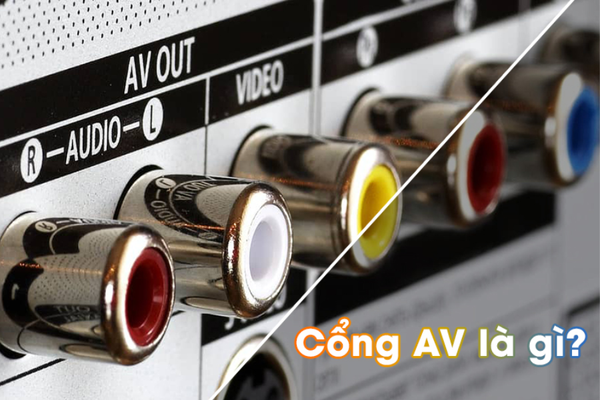

Cổng AV là gì?

Cổng AV (Audio/Video) là cổng kết nối truyền tín hiệu âm thanh (Audio) và hình ảnh (Video) giữa các thiết bị điện tử. Nói đơn giản, đây là cổng giúp bạn “đưa hình và tiếng” từ thiết bị phát (đầu DVD, đầu kỹ thuật số, camera, laptop…) sang thiết bị hiển thị hoặc phát âm (TV, màn hình, amply, loa…).

Cổng AV thường gắn liền với chuẩn analog (tín hiệu tương tự), nên chất lượng hình/tiếng thường thấp hơn HDMI (chuẩn digital). Tuy vậy, cổng AV vẫn hữu ích vì:

• Nhiều thiết bị đời cũ chỉ có AV

• Dễ mua dây, dễ thay thế

• Phù hợp kết nối cơ bản: xem hình, nghe tiếng ở mức phổ thông

Cổng AV dùng để làm gì?

Tùy hệ thống, cổng AV có thể dùng để:

Kết nối đầu phát với TV

Đầu DVD, đầu karaoke, đầu kỹ thuật số đời cũ… thường xuất hình qua AV (vàng) và âm thanh qua đỏ–trắng.

Kết nối camera/đầu ghi với màn hình

Nhiều camera/đầu ghi analog có cổng AV để xuất hình trực tiếp ra TV hoặc monitor.

Kết nối TV với amply/loa

Một số TV có AV out (hoặc audio out dạng AV) để đưa âm thanh ra amply, loa ngoài.

Dùng cho thiết bị trình chiếu cơ bản

Một số máy chiếu đời cũ vẫn có đầu vào AV để nhận tín hiệu từ đầu phát.

Các loại cổng AV phổ biến hiện nay

Khi tìm hiểu cổng AV là gì, bạn cũng cần phân biệt các dạng AV khác nhau vì chúng có cách cắm và chất lượng tín hiệu khác nhau.

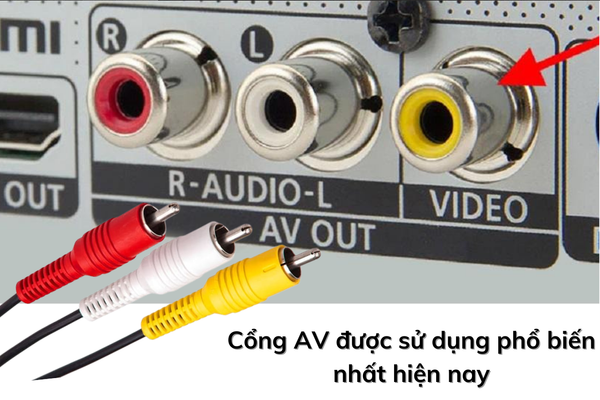

Cổng AV RCA (đỏ – trắng – vàng) – phổ biến nhất

Đây là kiểu AV kinh điển bạn hay thấy trên TV/đầu DVD:

• Vàng (Video): tín hiệu hình ảnh

• Trắng (Audio L): âm thanh kênh trái

• Đỏ (Audio R): âm thanh kênh phải

Ưu điểm:

• Rất phổ biến, dễ mua dây

• Dễ cắm, ít nhầm nếu nhớ màu

Nhược điểm:

• Hình ảnh chỉ ở mức SD/analog, không nét như HDMI

• Dễ nhiễu nếu dây kém hoặc đi dây dài

Cổng AV dạng jack 3.5mm (AV in/out 3.5)

Nhiều TV mỏng, máy quay, Android box… không còn đủ chỗ cho 3 cổng RCA, nên họ dùng 1 cổng 3.5mm và kèm dây chuyển ra 3 đầu RCA.

Lưu ý quan trọng:

• Không phải jack 3.5mm nào cũng là AV. Có loại chỉ là audio.

• Dây chuyển AV 3.5mm có thể khác chuẩn chân (pinout) giữa các hãng → dùng sai dây có thể mất hình hoặc mất tiếng.

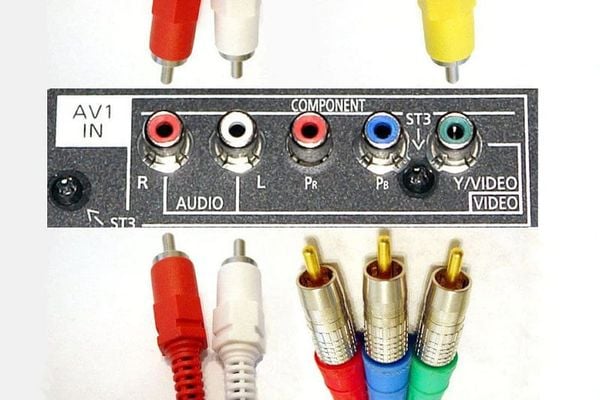

Component (Y/Pb/Pr) – “AV nâng cao”

Component vẫn là analog nhưng tách tín hiệu hình thành 3 phần để hình tốt hơn AV vàng. Thường gồm:

• 3 jack hình: xanh lá (Y), xanh dương (Pb), đỏ (Pr)

• 2 jack tiếng: trắng và đỏ (Audio L/R)

Ưu điểm:

• Hình ảnh đẹp hơn AV vàng, hỗ trợ độ phân giải cao hơn

Nhược điểm:

• Cắm nhiều dây hơn, dễ nhầm

• Vẫn kém tiện so với HDMI

AV Composite – tên gọi “chuẩn” của dây vàng

Thực ra dây vàng (video) + đỏ trắng (audio) thường được gọi là Composite AV. Nhiều người gọi tắt là “cổng AV”.

Dây AV là gì? Các loại dây AV thường gặp

Dây AV (hay dây cáp AV) là loại dây cáp dùng để kết nối hai thiết bị thông qua cổng AV, giúp truyền tín hiệu âm thanh và hình ảnh từ thiết bị phát sang thiết bị nhận. Hiểu đúng các loại dây AV sẽ giúp bạn tránh mua nhầm và tránh lỗi mất hình, mất tiếng.

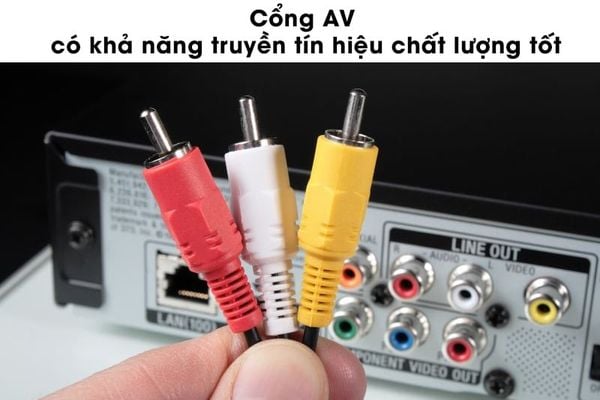

Dây RCA 3 đầu (đỏ – trắng – vàng)

Đây là loại dây AV phổ biến nhất, thường đi kèm với đầu DVD, đầu karaoke, đầu kỹ thuật số đời cũ. Hai đầu dây giống nhau hoàn toàn, cắm đối xứng theo màu là được.

Dây AV 3.5mm ra 3 đầu RCA

Dùng cho các thiết bị có cổng AV dạng jack 3.5mm tổng hợp (thường thấy trên TV mỏng, Android box, camera). Lưu ý: dây chuyển AV 3.5mm có thứ tự chân (pinout) khác với dây audio 3.5mm thông thường — mua nhầm sẽ bị mất hình hoặc lẫn kênh tiếng.

Dây Component (5 đầu: xanh lá – xanh dương – đỏ – trắng – đỏ)

Dùng cho kết nối Component (Y/Pb/Pr), chất lượng hình tốt hơn AV composite. Thường gặp trên đầu Blu-ray, PS2/PS3, một số TV đời 2010–2015.

Dây AV dài bao nhiêu thì bị suy hao?

Tín hiệu AV là analog nên càng dài càng dễ nhiễu. Khuyến nghị giữ dây dưới 5m; nếu cần đi dây dài hơn, nên dùng dây có lõi đồng nguyên chất và bọc chống nhiễu tốt, hoặc cân nhắc chuyển sang HDMI.

Cổng AV in và AV out khác nhau thế nào?

Đây là điểm gây nhầm lẫn phổ biến nhất khi dùng cổng AV, dẫn đến tình trạng cắm dây xong nhưng không có tín hiệu.

• AV IN (đầu vào) là cổng trên thiết bị nhận tín hiệu — ví dụ: TV, màn hình, amply. Tín hiệu được đưa vào đây để hiển thị hoặc phát ra.
• AV OUT (đầu ra) là cổng trên thiết bị phát tín hiệu — ví dụ: đầu DVD, đầu karaoke, camera, Android box. Tín hiệu được xuất từ đây sang thiết bị nhận.

Nguyên tắc cơ bản: AV OUT của thiết bị phát → nối với AV IN của thiết bị nhận. Cắm ngược (OUT với OUT, hoặc IN với IN) sẽ không có hình, không có tiếng.

Một số thiết bị có cả AV IN lẫn AV OUT trên cùng một máy (ví dụ: đầu ghi hình, amply có loop), lúc này cần đọc nhãn in cạnh cổng để xác định đúng.

Cổng AV và HDMI khác nhau thế nào? Nên dùng loại nào?

Nhiều người thắc mắc khi TV hoặc đầu phát có cả hai cổng AV lẫn HDMI — nên cắm cổng nào cho tốt hơn? Bảng dưới đây giúp bạn so sánh nhanh:

Kết luận: Nếu thiết bị của bạn có cổng HDMI, hãy ưu tiên dùng HDMI vì chất lượng hình và tiếng vượt trội hơn hẳn. Cổng AV (cổng hoa sen) chỉ nên dùng khi thiết bị không hỗ trợ HDMI, hoặc cần kết nối với thiết bị điện tử đời cũ.

Cách cắm cổng AV đúng để có hình và tiếng

Bước 1: Xác định AV IN hay AV OUT

• AV IN: thiết bị nhận tín hiệu (TV, màn hình, amply)

• AV OUT: thiết bị phát tín hiệu (đầu DVD, đầu karaoke, camera)

Nếu cắm nhầm hướng (OUT sang OUT) sẽ không có tín hiệu.

Bước 2: Cắm đúng màu

• Vàng ↔ Vàng (Video)

• Đỏ ↔ Đỏ (Audio R)

• Trắng ↔ Trắng (Audio L)

Nếu bị mất tiếng, thường do cắm nhầm đỏ/trắng hoặc thiết bị đang xuất tiếng dạng khác.

Bước 3: Chọn đúng nguồn vào trên TV

TV cần chuyển Input/Source sang:

• AV / Video / Composite (tùy TV gọi tên)

Đây là bước nhiều người quên nhất.

Bước 4: Kiểm tra chuẩn tín hiệu (PAL/NTSC) nếu bị trắng đen

Một số thiết bị/camera xuất theo chuẩn khác có thể khiến hình đen trắng hoặc nhấp nháy. Vào cài đặt thiết bị phát để đổi chuẩn (nếu có).

Cổng AV khác gì HDMI? Có nên dùng AV không?

HDMI truyền tín hiệu số (digital) gồm cả hình và tiếng trên 1 dây, hỗ trợ độ phân giải cao (Full HD/4K), âm thanh tốt và ít nhiễu.
AV thường là analog, chất lượng thấp hơn, dễ suy hao theo chiều dài dây.

Vậy có nên dùng AV?

• Nên dùng khi thiết bị chỉ hỗ trợ AV hoặc nhu cầu cơ bản.

• Nên chuyển sang HDMI nếu bạn muốn hình nét, âm tốt, kết nối gọn, ít lỗi.

Mẹo nâng cấp:

• Dùng bộ chuyển AV sang HDMI nếu TV chỉ có HDMI mà đầu phát chỉ có AV (hoặc ngược lại).

Các lỗi thường gặp khi dùng cổng AV và cách xử lý nhanh

Cắm đúng nhưng không có tín hiệu
→ Kiểm tra Source/Input trên TV, kiểm tra AV IN/OUT, thử dây khác.

Có tiếng không có hình (hoặc ngược lại)
→ Kiểm tra jack vàng (video), kiểm tra dây 3.5mm chuyển AV có đúng chuẩn không.

Hình đen trắng
→ Kiểm tra chuẩn PAL/NTSC, thử đổi setting hoặc thiết bị khác.

Hình nhiễu, sọc, chập chờn
→ Dây kém chất lượng, dây quá dài, đầu jack lỏng. Nên dùng dây tốt và hạn chế nối dây.

Tóm lại: Cổng AV là gì và khi nào bạn nên dùng?

Tóm lại, cổng AV là cổng truyền tín hiệu âm thanh và hình ảnh (thường là analog), phổ biến nhất là dạng RCA đỏ–trắng–vàng hoặc dạng AV 3.5mm chuyển ra RCA. Dù không cho chất lượng cao như HDMI, AV vẫn rất hữu ích để kết nối các thiết bị đời cũ, hệ karaoke cơ bản hoặc camera/đầu ghi.
